锂电池无线充电电路图以及工作原理

通过感应无线充电为电池充电是一种非常流行的应用方法，并受到了人们使用的赞赏。在这里，我们将研究如何使用相同的概念制作锂电池无线充电电路。任何涉及有线网络或电缆的电气系统都可能非常麻烦。

锂电池无线充电背景

今天，世界正变得越来越高科技，电气系统也正在过渡到更好，更轻松，从而为我们提供了更多便利。感应式功率传输是这样一种有趣的概念，它无需使用电线或无线即可促进功率传输。

顾名思义，感应式功率传输是一个过程，通过该过程，一定数量的功率通过空中从空中传递到另一个固定的位置而无需使用导体，就像无线电信号或手机信号的传输一样。

但是，这个概念听起来并不容易，因为在手机和收音机中，传输的功率仅几瓦特，因此变得相当可行，但可以通过无线方式传输功率，从而可以为大电流供电设备是完全不同的球类游戏。

在这里，我们讨论的是几瓦或几百瓦的功率，需要在不使用导线的情况下没有耗散地传输，这一点很难实现。

然而，研究人员正在竭尽全力找到合适的装置，这些装置可能恰好适合成功地实现上述概念。

以下几点概述了该概念，并帮助我们了解了上述过程的实际发生方式：众所周知，感应是一个过程，在该过程中，电能从一个位置传输到另一位置而没有直接连接。

最好的例子是我们的常规变压器，其中输入AC施加在其一个绕组上，并且通过磁感应在另一绕组上接收感应功率。

但是，变压器内部两个绕组之间的距离很小，因此动作非常方便有效。

当需要在较远的距离执行该过程时，任务会变得有些复杂。通过评估感应概念，我们发现基本上有两个障碍使功率传输变得困难且效率低下，特别是随着感应目的地之间距离的增加。

第一个障碍是频率，第二个障碍是绕组芯中产生的涡流。这两个参数成反比，因此直接相互依赖。

阻碍诉讼程序的另一个因素是卷芯材料，而卷芯材料又直接影响上述两个参数。

通过以最有效的方式仔细确定这些因素的尺寸，可以大大延长感应装置之间的距离。

为了以上述方法可以进行锂电池无线充电，我们首先需要一个交流电，这意味着需要传输的功率必须是脉动电流。

当施加到绕组上时，该电流频率产生涡流，该涡流是与施加的电流相反的反向电流。

产生更多的涡流意味着通过铁心加热降低效率并增加功率损耗。然而，随着频率增加，涡流的产生成比例地减少。

同样，如果使用铁氧体材料代替传统的铁冲压件，则绕组的铁芯有助于进一步减小涡流。

因此，为了以最有效的方式植入上述概念，我们需要使源功率的频率较高，约为几千赫兹，并使用以铁氧体为核心的输入感应系统。

希望这可以在很大程度上解决该问题；至少是为了提出用于锂离子电池的感应充电电路的建议项目。

锂电池无线充电工作原理

警告——电路未与交流电源隔离，因此如果在通电条件下触摸会极度危险。

此无线手机充电器电路是我设计的，但尚未经过实际验证，因此，建议读者作为参考。

通过以下几点可以理解该电路：

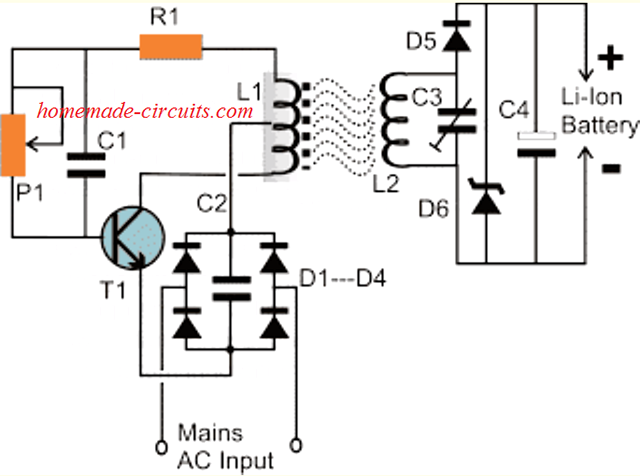

参照上图，我们看到两个单元，一个是基本模块或发送模块，另一个是接收模块。

如上一段所述，基础绕组的芯材料是尺寸相对较大的铁氧体E芯。安装在E芯内的线轴具有一个单级，缠绕有100匝24 SWG超级漆包铜线。

从绕组的第50个绕组匝中抽出一个中心抽头。上述线圈或变压器连接到由晶体管T1，预设P1和相应的电阻和电容组成的振荡电路。

预设用于通过绕组将频率增加到最佳水平，需要进行一些实验。将直流电压馈入电路以启动所需的振荡，该振荡直接通过对交流市电进行整流和滤波而得出。

在施加DC时，电路开始振荡，并且来自高频电感器的振荡向空气中逸出了相当长的距离，因此对于所建议的电感接收，必须将其收回。

接收单元还集成了一个电感，该电感由空芯的50匝21 SWG超级漆包铜线组成，该电感器成为一种天线，用于预测从基本电路释放的功率波。电容器C3是可变电容器，用于无线电。可以尝试进行调整。

它用于调整接收，直到达到谐振点，并且L2随发射波进行最佳调谐。这立即提高了L2的输出电压，并变得最适合充电要求。

D6和C4是整流组件，最终将AC信号转换为纯DC。

当距离很近时，来自下部基本单元的感应会在接收线圈内部感应，感应的频率会在接收器电路内部进行适当的整流和滤波，并用于为连接的锂离子电池充电。

可以在输出两端连接一个LED，以便在任何时间点立即获得无线电力传输强度的指示。

注意：上面说明的锂电池无线充电电路仅基于我的假设；在使用讨论的概念和电路时，强烈建议读者注意。

制作此感应式电池无线充电电路需要以下部件：

R1 = 470欧姆，

R2 = 10K，1Watt，

C1 = 0.47uF / 400V，非极性，

C2 = 2uF / 400V，非极性
C3 =可变组合式电容器，

C4 = 10uF / 50V，

D1 --- D5 = 1N4007，

D6 =等于电池电压1瓦特

T1 = UTC BU508 AFIL1 = 100匝，25 SWG，中心抽头，尽可能大的铁氧体E型芯L2 = 50叠匝，20 SWG，直径2英寸，空芯
